مقیاس مش چیست ؟

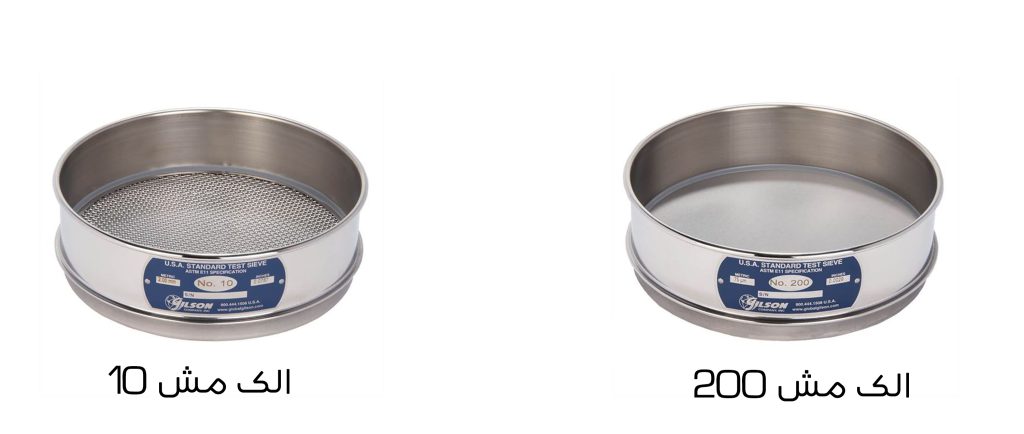

مش یک استاندارد جهانی به منظور بررسی پراکندگی دانه های خاک می باشد که در ده 80 میلادی ابداع شد. کلمه مش در انگلیسی به معنی توری می باشد. عدد مقیاس مش درواقع به تعداد سیم های موجود در یک مساحت معین (1 اینچ مربع) از یک مش (توری) که در یک الک بکار رفته اشاره دارد. مثلا در الک با مش 200، دویست عدد سیم با ضخامت 0.152 میلیمتر در ۰۰/۴  مربع وجود دارد.

ضخامت این سیم ها نیز در این استاندارد نقش معینی دارند. هر چه تعداد این سیم ها در یک مساحت معین بیشتر باشد، خاک با اندازه ذرات ریزتری از آن خارج می شود. مثلا در مش 1250 اندازه ذرات زیر 5 میکرون میتوانند از توری عبود کنند. در حقیقت در این مش تعداد 1250 عدد سیم در .004 اینچ مربع وجود دارد.

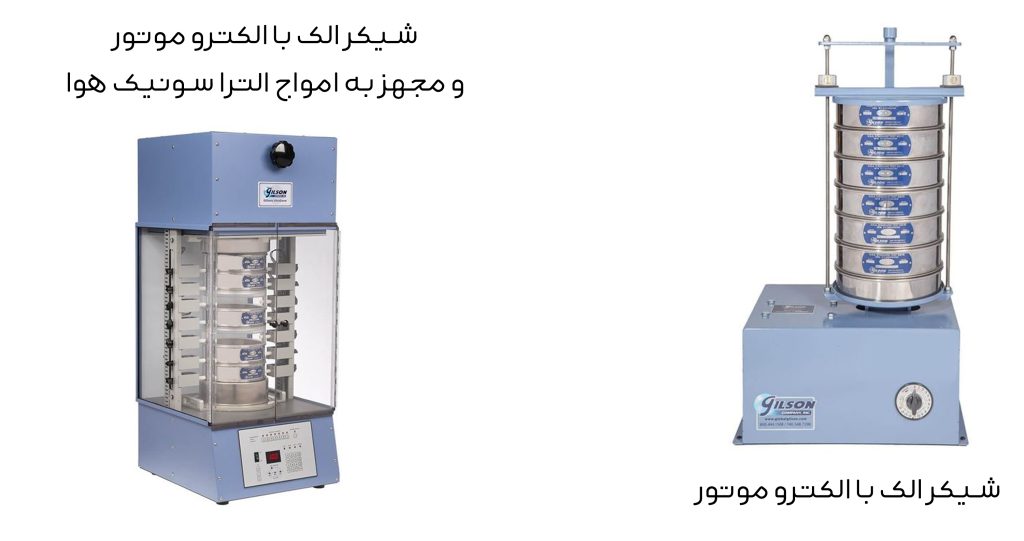

شیکر الک چند طبقه

برای سهولت کار دانه بندی چندین الک بصورت طبقاتی روی هم قرار داده میشود و سپس به یک موتور شیکر متصل میشود.

همچنین جهت سهولت عبور ذرات و الک کردن خاک، راهکارهایی بوجود آماده است که از جمله آن ها شیکر الک با موتور الکتریکی و بعضا مجهز به انواع راهکارهای تسهیل کننده ماننده امواج الترا سونیک و فشار هوا می باشند.

تبدیل مقیاس مش به میکرون

اگر میخواهید بدانید که هر مش چه اندازه ذرات (به میکرون) از خود عبور میدهد کافیست فرمول زیر را بکار ببرید. مثلاً اگر به یک الک با توری با مش 800 دارید و میخواید بدانید که خاکی که از آن رد می شود چه اندازه ذراتی (به میکرون) دارد باید به این صورت عمل کنید.

در اینجا 25/4 عدد بدست آمده از تبدیل 1 اینچ مربع  به میلیمتر مربع می باشد ،800 همان مش مورد نظر و 0152 قطر سیم استفاده شده به میلیمتر می باشد.

توضیحات فرمول فوق:

نکته مهم این است که در مش های بالاتر قطر سیم تغییر میکند بنابراین شما باید طبق قطر مش تغییراتی در فرمول ایجاد کنید.

این فرمول تقریب خوبی است، اما همان‌طور که اشاره شد، مقدار قطر سیم (Wire Diameter) در مش‌های مختلف تغییر می‌کند و مقدار 25.4 نیز فقط در برخی استانداردها صحیح است. برای بهبود دقت، می‌توان از فرمول استاندارد زیر استفاده کرد:

افزودن ضریب 0.45 برای قطر سیم: تغییر قطر سیم در تعداد مش‌های بالاتر تأثیر قابل‌توجهی دارد.

عدد 15 به‌جای 25.4: این مقدار با توجه به مطالعات دقیق‌تر برای استاندارد ASTM انتخاب شده است.

روش دقیق‌تر:

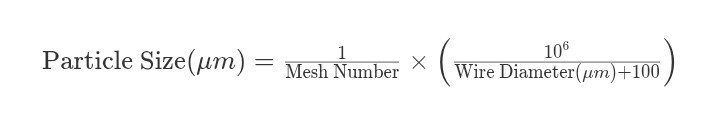

اگر بخواهید مقدار میکرون را با دقت بیشتری حساب کنید، می‌توانید از رابطه‌ای که بر اساس داده‌های تجربی استخراج شده، استفاده کنید:

در این فرمول، مقدار Wire Diameter باید از جداول استاندارد برای هر Mesh استخراج شود. این روش نسبت به فرمول اولیه دقیق‌تر است، اما نیاز به داده‌های دقیق‌تری درباره‌ی قطر سیم دارد.

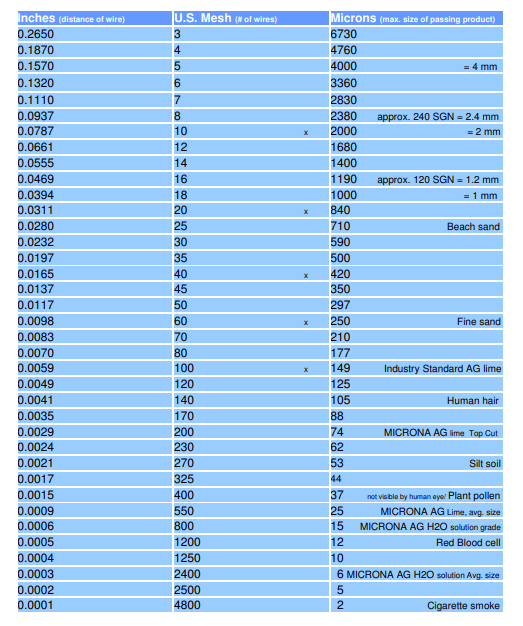

جدول تبدیل مش به میکرون

در این جدول میتوانید مش های موجود در بازار را ومعادل میکرومتر آن ها را ملاحظه کنید.

مش 110 الی 270
مش	میکرون	ضخامت سیم
		اینچ	میلیمتر
110	130	0040.	1016.
120	117	0037.	094.
130	109	0034.	086.
140	107	0029.	074.
150	104	0026.	066.
60	97	0025.	064.
170	89	0024.	0610.
180	84	0023.	0584.
200	74	0021.	0534.
250	61	0016.	0406.
270	53	0016.	0406.



مش 20 الی 100
مش	میکرون	ضخامت سیم
		اینچ	میلیمتر
20	860	14.	406.
24	700	014.	356.
30	520	013.	330.
35	450	011.	279.
40	425	010.	254.
50	280	009.	229.
60	230	0075.	191.
70	200	0065.	165.
80	180	0055.	140.
90	160	0050.	127.
100	140	0045.	114.



مش 2 الی 18
مش	میکرون	ضخامت سیم
		اینچ	میلیمتر
2	11100	063.	1.60
3	7,090	054.	1.37
4	5160	047.	1.19
5	4040	041.	89.
6	3350	035.	89.
8	2460	028.	71.
10	1910	0.25	64.
12	1520	023.	584.
14	1300	020.	584.
16	1130	020.	508.
18	980	0.17	432.

مش 325 الی 1250
مش	میکرون	ضخامت سیم
		اینچ	میلیمتر
325	43	0014.	0356.
400	37	0010.	0254.
500	25	0010.	0254.
635	20	0008.	0203.
800	15	0006.	0152.
1250	10	004.	0101.
