راهنمای جامع فرایند طراحی سیستمهای تهویه صنتعی
در این مقاله به : معرفی سیستم های فیلتراسیون پارچه ای دسته بندی آن ها بر اساس سیستم تمیزکاری پارچه ها یا فیلتر ها بررسی

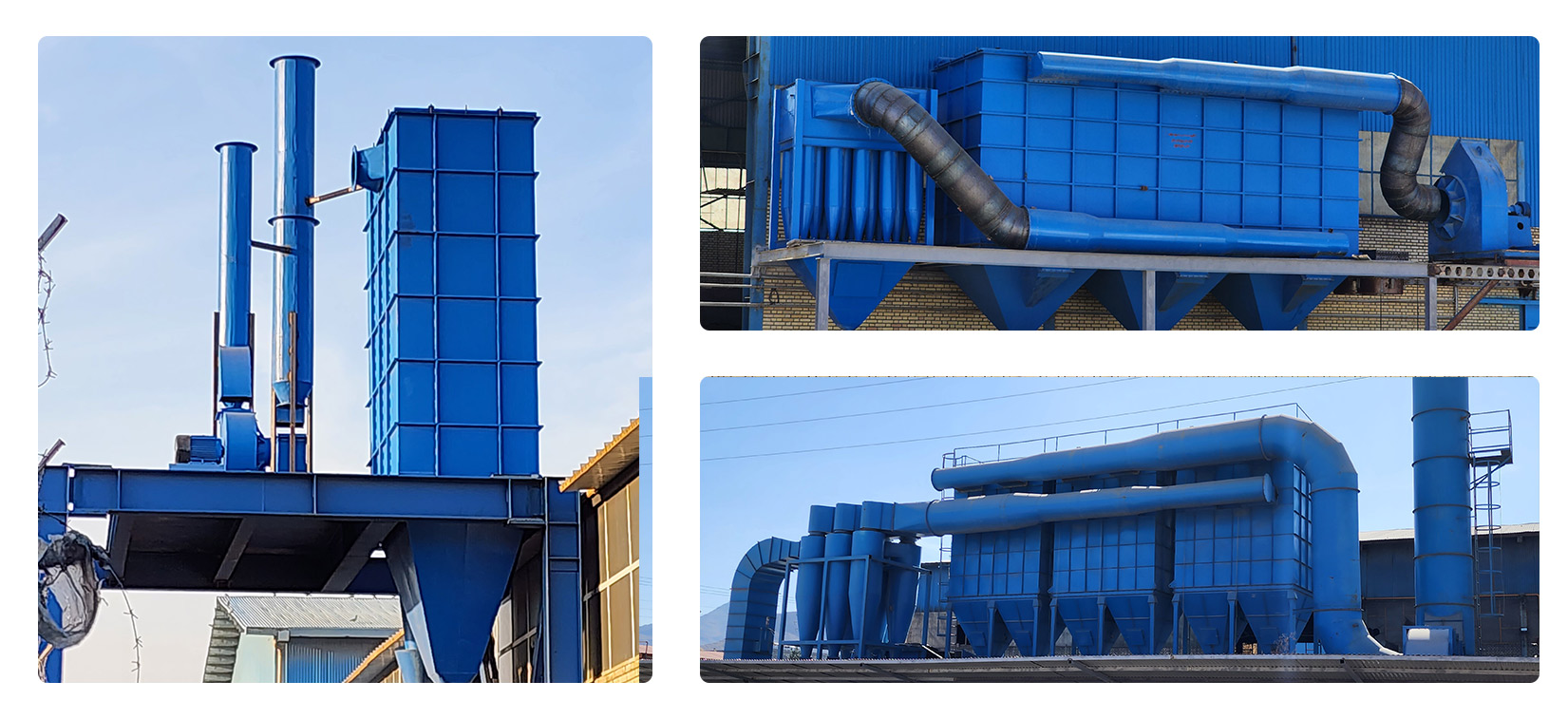

انجام موفقیت آمیز بیش از ۷۰ پروژه بزرگ و کوچک طراحی،ساخت،نصب و اورحال غبارگیر در سراسر کشور و ۴ پروژه برون مرزی
خدمات ویژه این محصول
گروه مهندسی دقیق سازه با بکارگیری مهندسین نخبه مکانیک و تجربه کاری درخشان همراه با نیروهای فنی زبده قادر به طراحی و مونتاژ انواع سیستم های کنترل آلاینده ها از قبیل غبارگیر های کیسه ای،کارتریجی و سیکلون های جدا کننده، برای صنایع گوناگون می باشد.

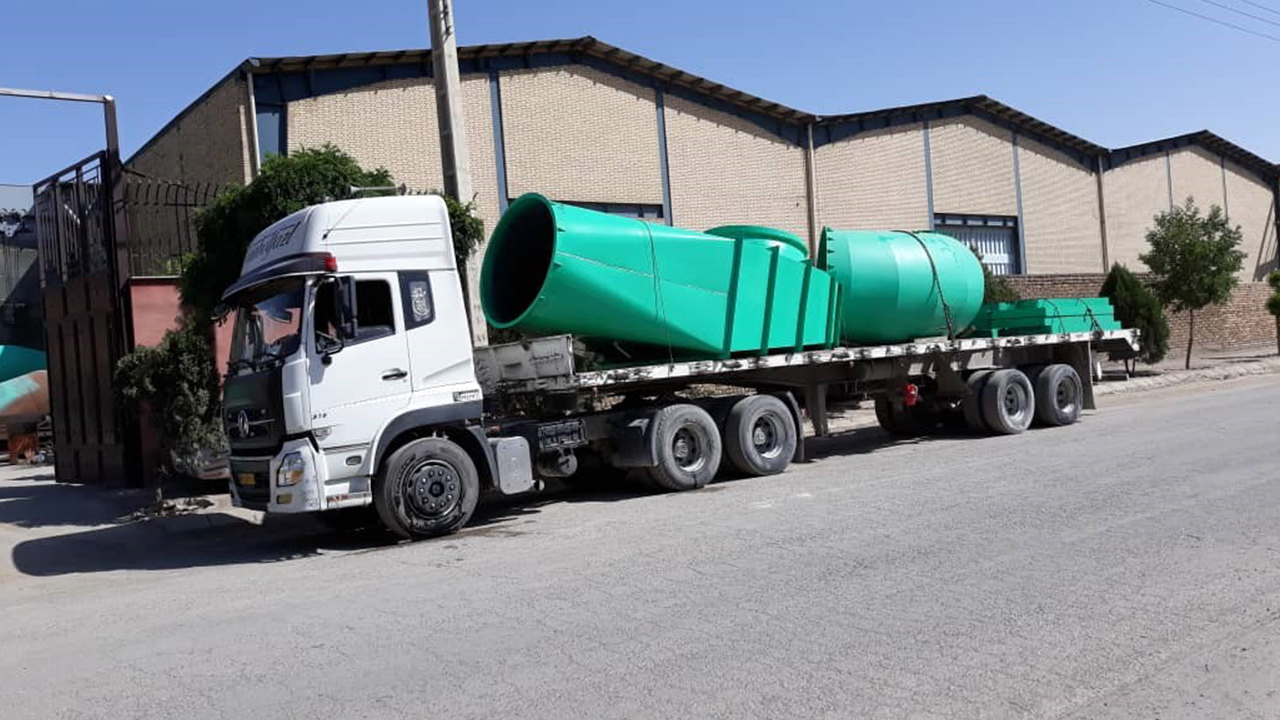

مشارکت در طراحی و ساخت غبارگیر ۱۳۰۰ کیسه ای شرکت چدن سازانپ
طراحی،ساخت و اجرای سیستم فیلتراسیون خطوط لیچینگ این شرکت

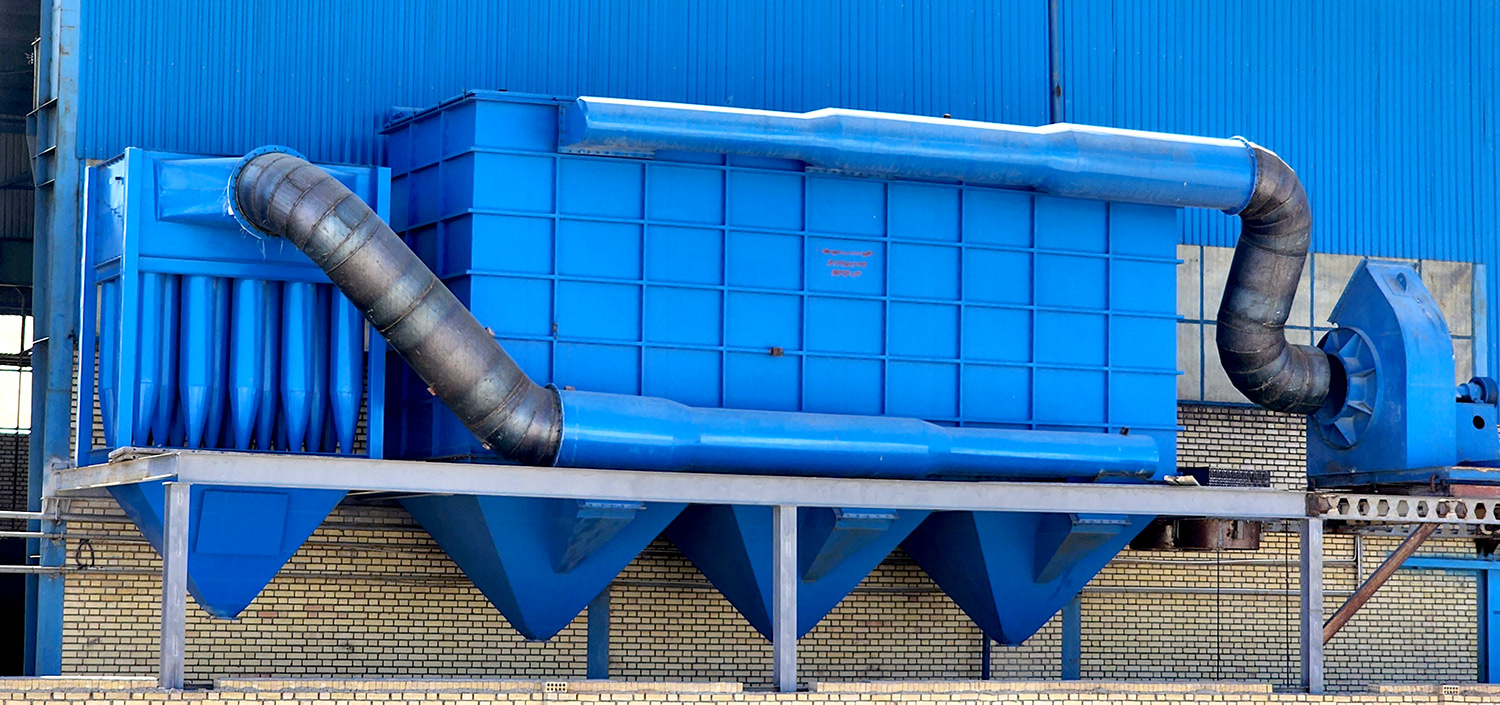

طراحی ،ساخت و اجرای سیستم فیلتراسیون شرکت آلیاژ صنعت امید سپاهان برای کوره ۱۲ تن.
طراحی،ساخت و اجرای سیستم فیلتراسیون خطوط کوره القایی ۷ تن این شرکت
ساخت ۲ عدد غبارگیر و سکیلون بهمراه فن و اتصالات شرکت املاح معدن ایران

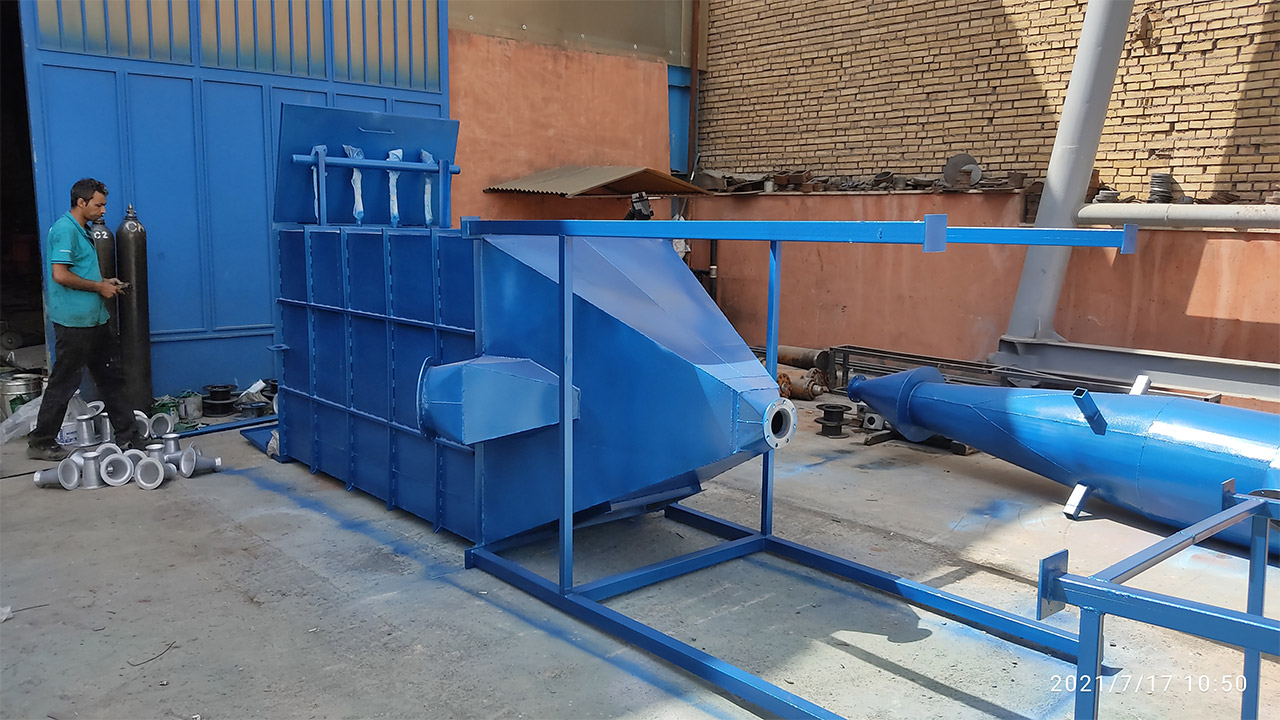

ساخت مجموعه غبارگیر شامل ۲۴ کیسه فیلتر ،سیکلون و فن بهمراه تابلو برق

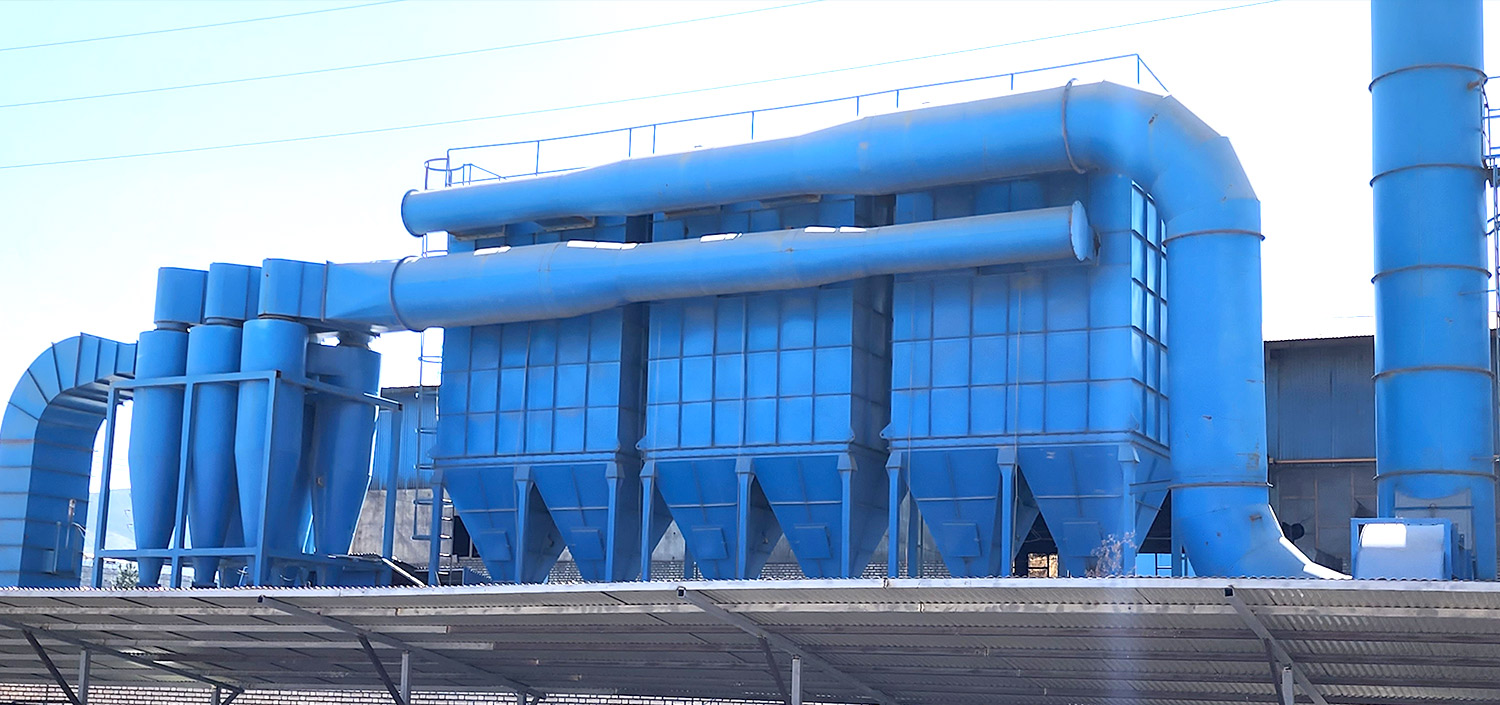

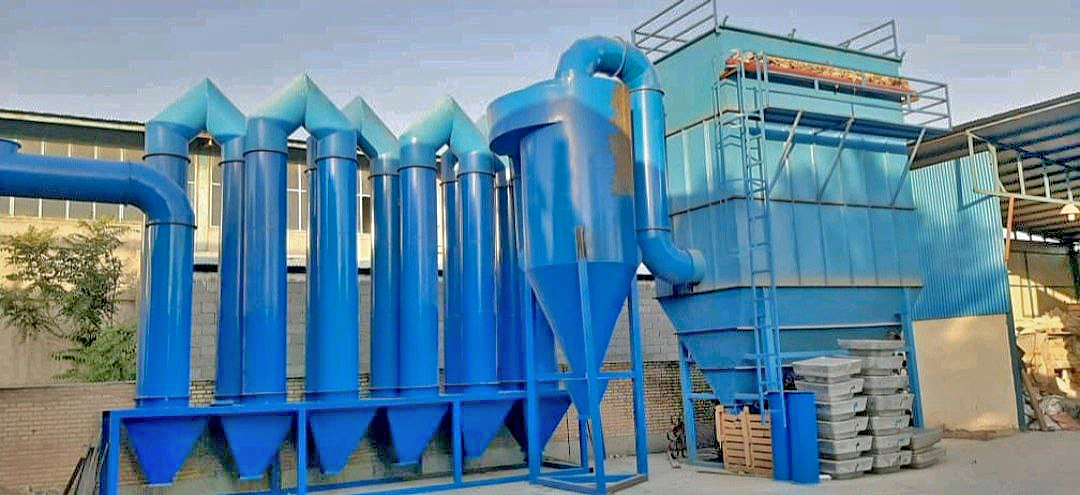

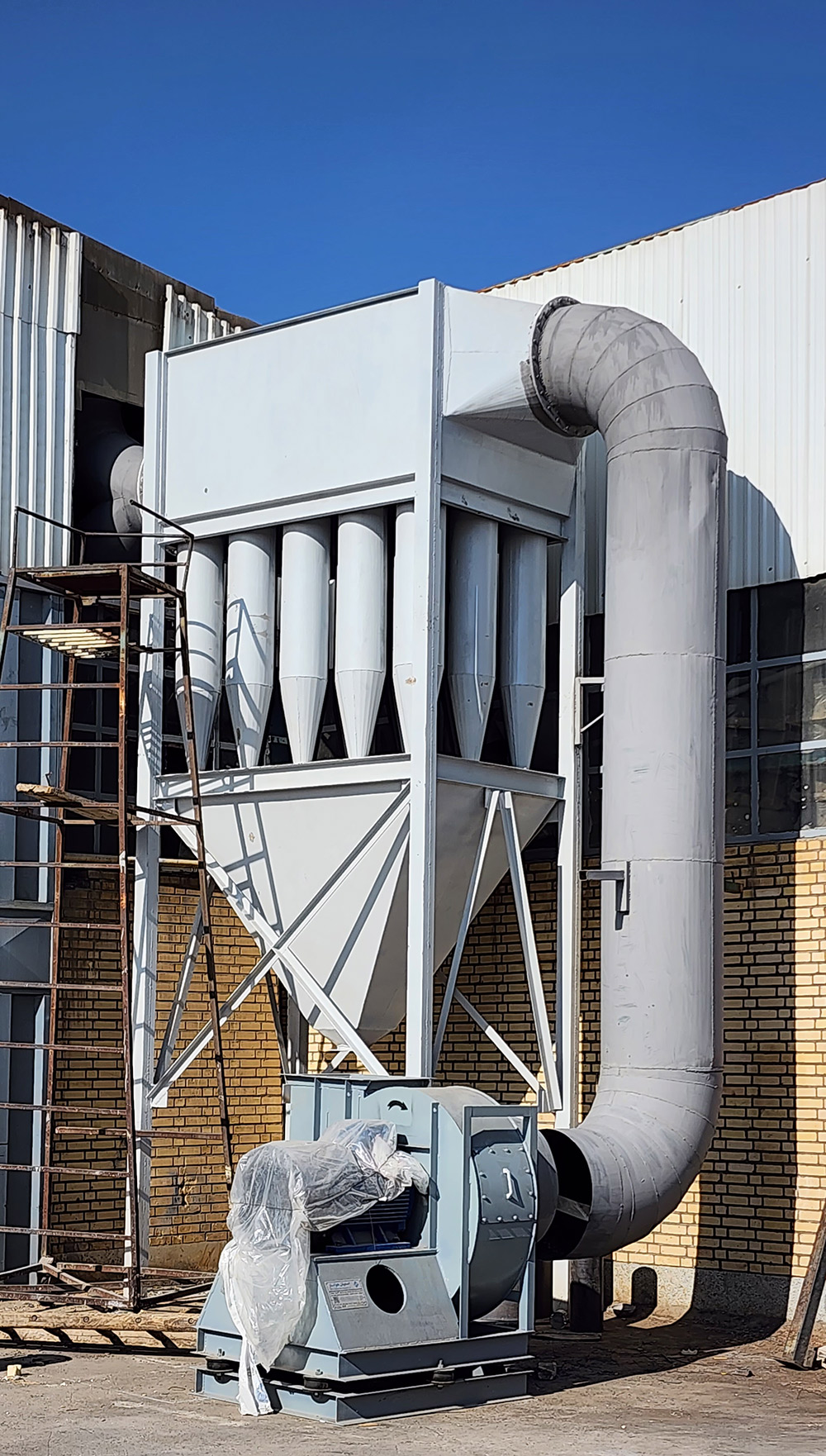

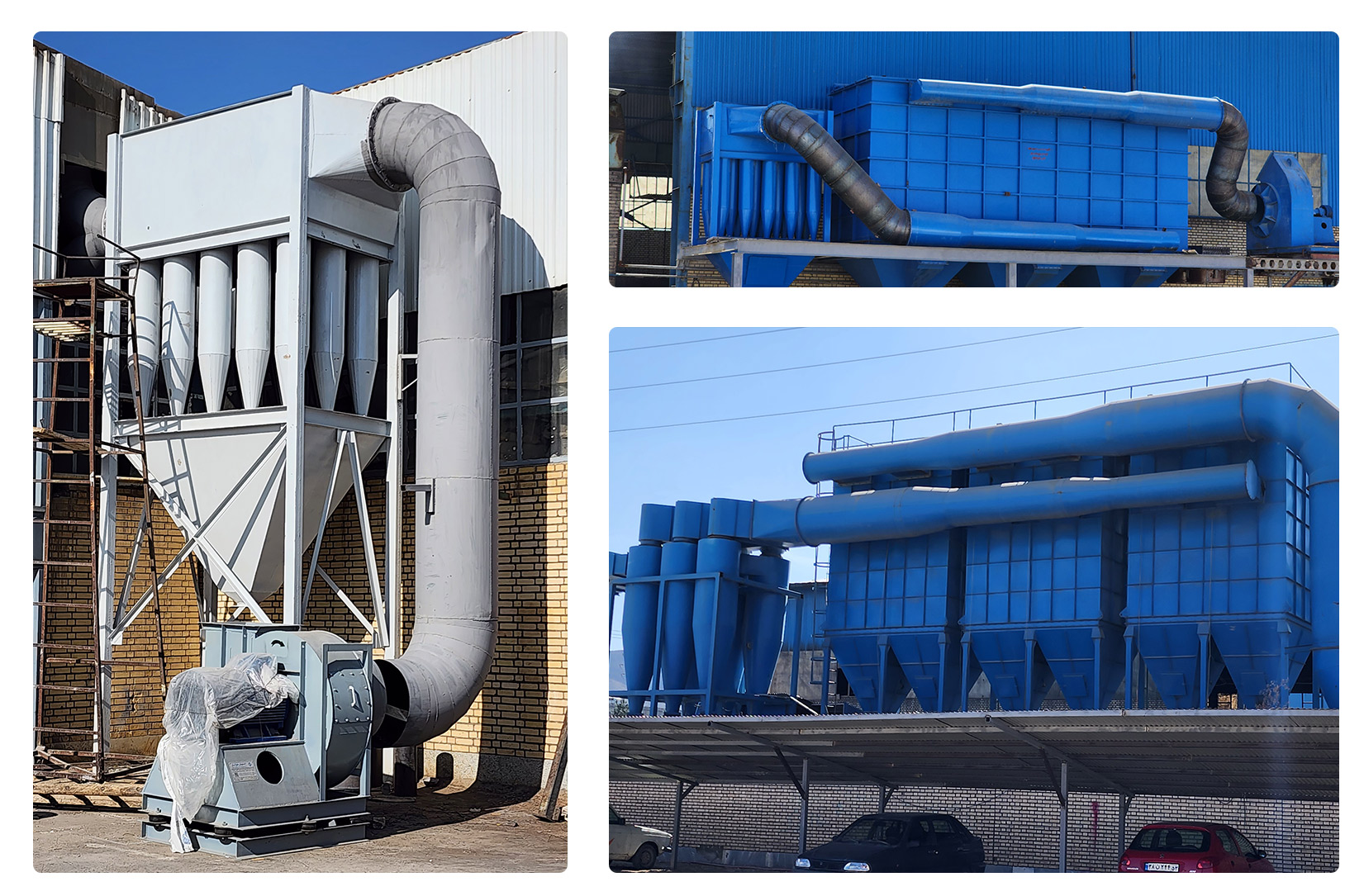

ساخت مجموعه غبارگیر شامل ۳۰۰ کیسه فیلتر ، مولتی سیکلون دارای ۲۳ عدد سیکلون و فن بهمراه تابلو برق
تسویه هوای محیط کار عامل بسیار مهمی در حفظ سلامت دستگاه تنفس افراد می باشد بگونه ای که کنترل کیفیت هوای محیط کار می تواند مانع از برزو بیماری های مختلف شود. از این رو استفاده از سیم سیستم فیلتراسیون به منظور پالایش هوای محیط و جمع آوری ذرات گرد غبار معلق در هوا امری ضروری می باشد.استفاده از سیستم های تهویه هوا علاوه برتامین کیفیت هوای مناسب در محیط کار مانع از انتشار ذرات گرد و غبار در محیط زیست شده و نقش بسزایی در جلوگیری از آلودگی محیط زیست دارد.
این دستگاها یکی از راهکارهای کاهش انتشار آلاینده ها تولید شده توسط صنایع مختلف به هوای آزاد می باشد. از آنجایی که صنایع سهم بزرگی در افزایش آلاینده ها دارند، داست کالکتور یکی از مهم ترین و ضروریترین راهکارها برای مبارزه با آلودگی هوا است. این دستگاه ها بسته به شرایط محیطی و نوع فعالیت محل نصب تقسیم بندی و پیکربندی می شوند.

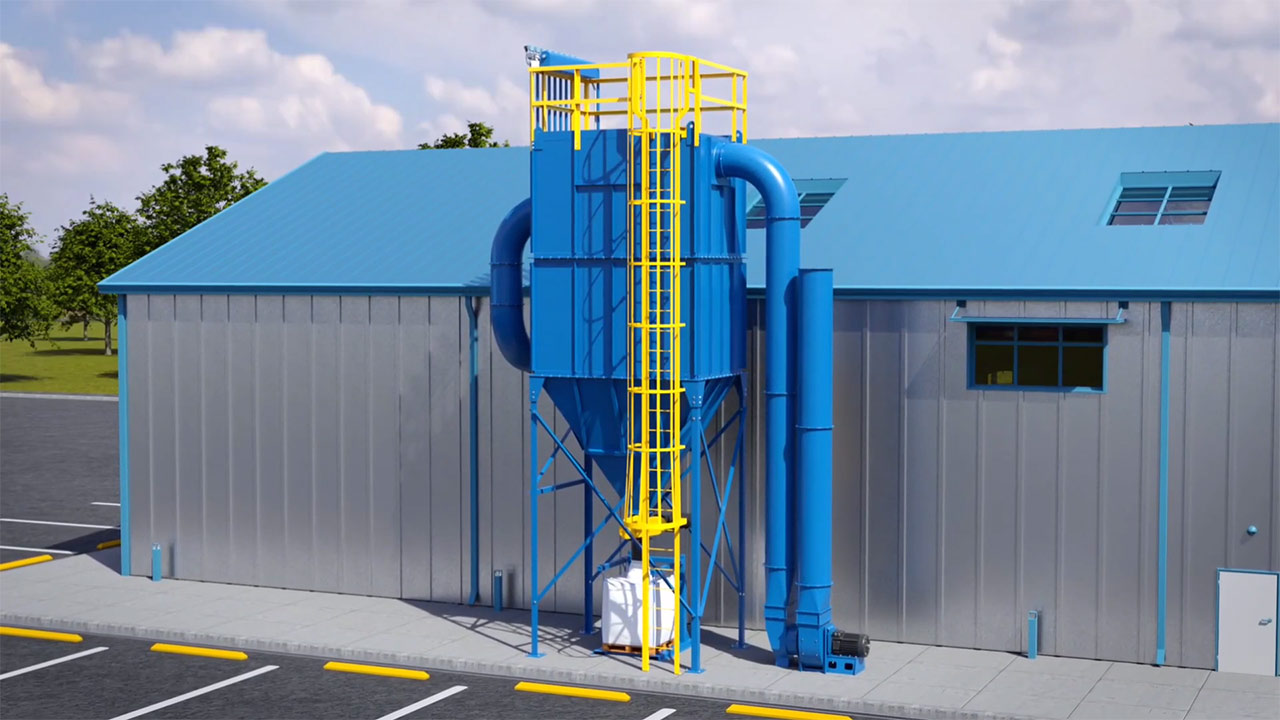

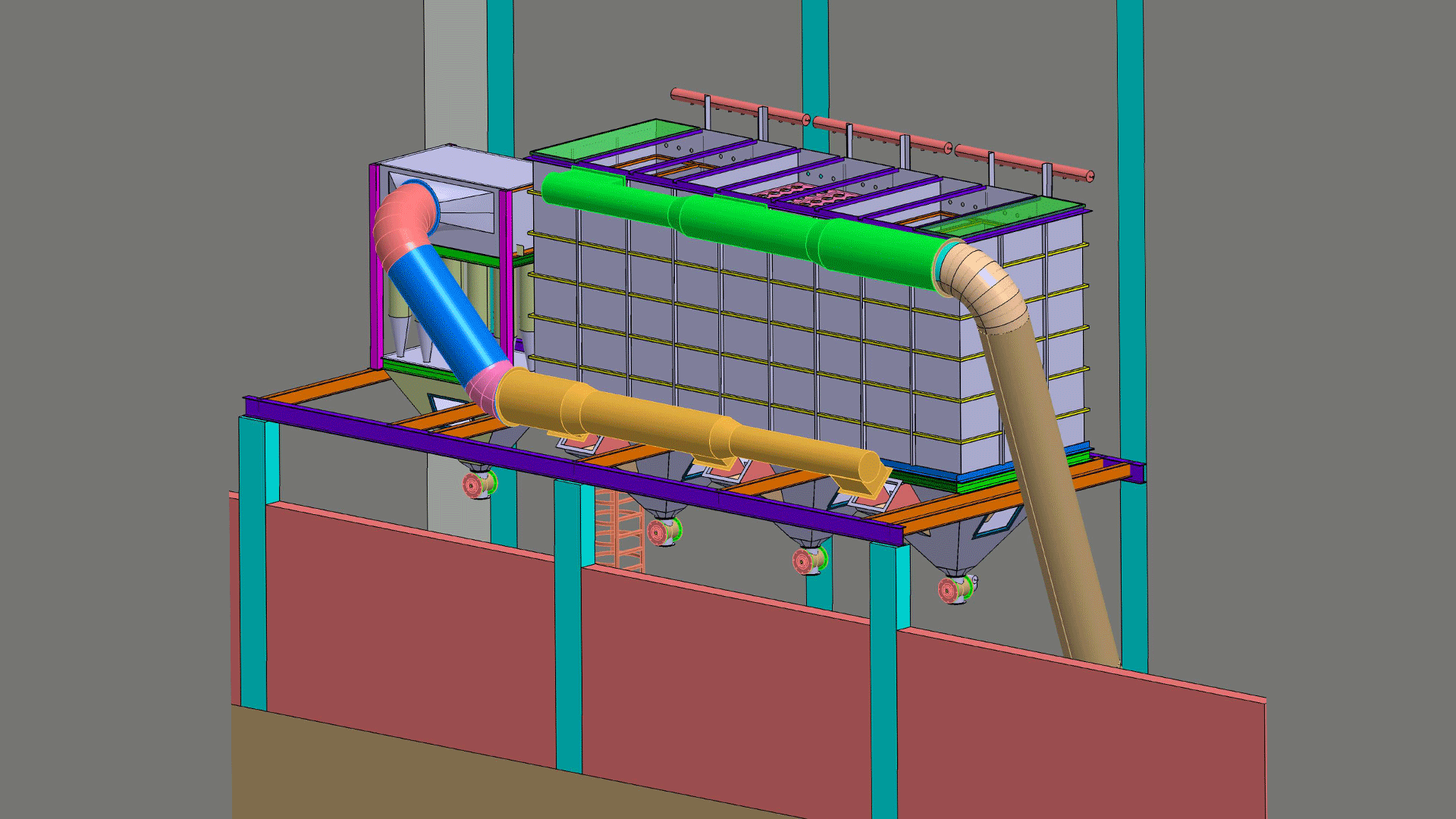

طراحی و ساخت این دستگاه با توجه به استاندارد های جهانی و همچنین شرایط محیط کارگاه شما توسط تیم مهندسی ما با استفاده از نرم افزار های به روز مهندسی مانند Solid woks انجا می گیرد. تمامی نکات فنی و اصولی ساخت این دستگاه مانند استاندارد های جهانی و همچنین اصول افزایش راندمان دستگاه با دقت در نظر گرفته می شود. در ادامه به بررسی این دستگاه و اصول ساخت آن نگاهی اجمالی خواهیم داشت.در این فایل می توانید نمونه دستگاه طراحی شده توسط مهندسین دقیق سازه را مشاهده کنید. (فایل را با نرم افزار adobe pdf reader باز کنید. )
شاید دانستن این نکته جالب باشد که که در واقع نصب این نوع سیستم فیلتراسیون در محیط کارگاه شما باعث تولید درآمد می شود. بعنوان مثال در کوره های ریخته گری باعث به دام انداختن هزاران تن دوده و غبار ناشی از ذوب فلزات مختلف می شود که سالانه می تواند به عدد بسیار بزرگی تبدیل شود. و یا نصب آن در کارخانجات فراوری فلزات گرانبها نه تنها با کاهش آلایند های شیمیایی منتشر شده باعث کنترل آلودگی می شود بلکه سالانه می تواند میلیارد ها ریال سود را نصیب شما کند.

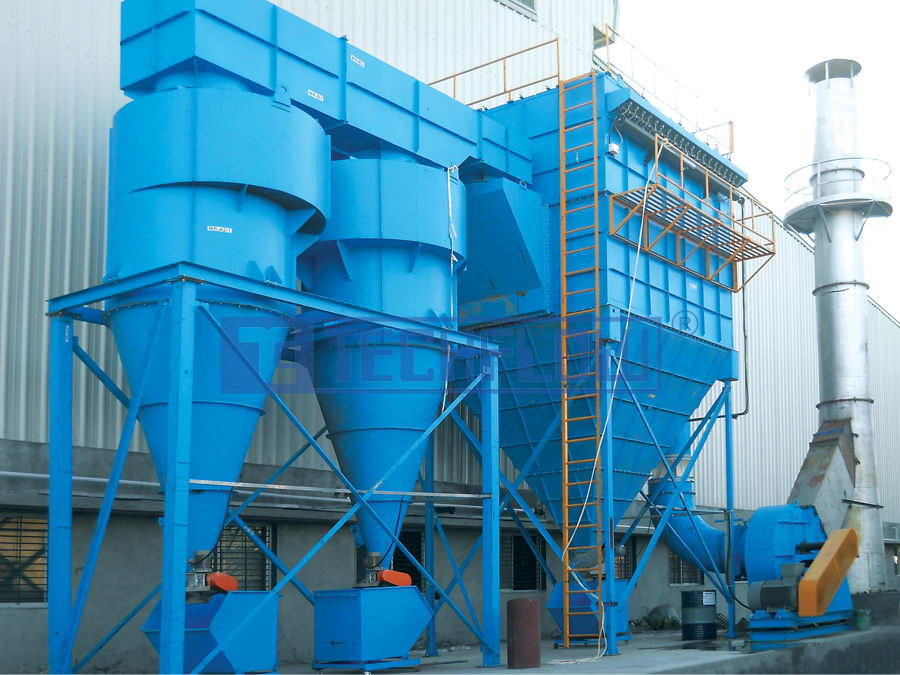

معمولا در یک خط فیلتراسیون نصب می شوند که قبل از آن ها سیکلون های جدا کننده فرایند اولیه جداسازی بر عهده دارند. بعد از خروج هوای آلوده از سیکلون، هوا وارد مجرای ورودی در قسمت زیرین آن می شوند و بعد از عبور از کیسه های فیلتر تعبیه شده در محفظه غبارگر و جذب شدن ذرات مضر توسط آن ها از قسمت بالای خارج می شود. فرایند تمیزکاری نیز باید روی فیلتر های بصورت مداوم با استفاده از یک مکانیزم تعبیه شده در غبارگیر صورت بگیرد که در ادامه مفصل به انواع مختلف آن اشاره خواهیم کرد.
درکل بسته به محل نصب ، از سه نوع فیلتر استفاده می شود که عبارتند از ۱- فیلتر های پارچه ای ۲- فیلتر های تاشده یا پلیتد ۳- تیوب های هلیکس. برای انتخاب فیلتر مناسب و بسته به شرایط محیطی ، می توانید مطلب رتبه بندی مِرو Merv که درباره فیلتر های مختلف استفاده شده در بگ هاس ها است را بخوانید
داست کالکتورها برای تمیز کردن هوای آلوده و مملو از ذراتی مانند گرد و غبار،شمواد شیمیائی،خاکستر و … از یک سیستم فیلترینگ استفاده میشود،این نوع فیلتر ها انواع مختلفی دارند،اگرچه کار همه آن ها فیلتر کردن ذرات معلق از هوا و یا گاز می باشد اما روش و سبک و همچنین مکانیزم استفاده شده در هرکدام خاص و متفاوت با دیگری است. باید بخاطر داشته باشیم که بسته به کاربرد مورد نظر نوع بگ فیلتر مورد استفاده نیز تغییر می کند. بطور مثال طراحی که در صنایع چوب مثلا در یک کارخانه MDF استفاده میشود با طراحی که در صنایع ذوب استفاده می شود طراحی و پیکربندی کاملا متفاوتی دارد. مهمترین تفاوت آن ها می تواند در جنس کیسه ها و مکانیزم تمیزکاری باشد.. اما در کل،نوع سیستم تمیزکاری و جنس فیلترها، تعیین کننده نام آن ها است.
یک میله متصل به کیسه بوسیله یک موتور به حرکت در می آید. با ایجاد نیروی محرکه در میله، ذرات جمع شده روی کیسه پاک می شوند. سرعت حرکت میله نیز بستگی به نحوه طراحی و جنس کیسه ها و همچنین جنس ذرات دارد.تکان بصورت کلی افقی می باشد. قسمت بالای کیسه بسته است وقسمت زیرین آن باز می باشد و موقع تکان،غبار جمع شده در داخل کیسه به بیرون ریخته می شود. در شکل (۳) می توانید تصویر قسمت فیلتر این نوع را ببینید.
در این روشِ تمیز سازیِ کیسه های فیلترینگ، ابتدا هوای آلوده به ذرات معلق از یک سو داخل کیسه ها می شود و کیسه ها نیز گرد غبار را از هوا می گیرند. بعد از چند دور قسمت درونی کیسه ها پوشیده از لایه های غبار می شود که به آن اصطلاحاً کیک گرد و غبار گفته می شود. برای تمیز کردن جداره داخلی کیسه ها، هوای تمیز بصورت معکوس وارد محفظه می شود و باعث میشود که کیسه ها مچاله یا تغییر شکل دهند و لایه گرد و غبار فرو بریزد.شکل (۲ و b-2) اجزای تشکیل دهنده فیلتر در این نوع است.
این روش تمیز کردن، یکی از بهترین و با راندمان ترین روش ها نسبت به روش های دیگر است. در این روش یک موج به کیسه ها داده می شود. موج شروع به حرکت از بالا تا پایین پارچه ها می کند (درست مثل تکاندن یک فرش) . از آنجا که در این روش نیازی به توقف جریان هوای آلوده نیست، این روش بسیار رایجتر از روش های دیگر است. موج بواسطه یک جریان هوای فشرده ایجاد می شود.
در این نوع پاکسازی که جزء روش های کمتر استفاده شده هم می باشد یک موج صوتی با فرکانس پایین تولید می شود و باعث ایجاد یک ویبره روی پارچه ها شده و آن ها را با تکان های ریز ویبره مانند تمیز می کند. به منظور رسیدن به ایدهآل مورد نظر، این روش معمولا با روش های دیگر تلفیق می شود.
جمع کننده های کارتریجی از کارتیج های فلزی آبکش مانند و یک لایه فیلترینگ تا شده (فیلتر هایی که با تا شدن مواد درست میشوند مثل فیلتر خودرو) استفاده می کنند. طراحی تاشده باعث می شود که نسبت به روش های دیگر سطح فیلترینگ بزرگتری را داشته باشیم و باعث کاهش نسبت فشار هوا و سطح فیلترینگ و همچنین سایز کلی غبار گیر هم می شود. این نوع فیلترینگ ۲ نوع دارد که یکی کارتریج تکی نام دارد که با هربار فیلتر باید کاتریج خارج شده و تمیز گردد و نوع دیگر متنواب نام دارد که در آن یک پالس جت مسئول تمیز کردن صفحات فیلترینگ است.
اولین ملاک ما شرایط محل نصب و نوع فعالیت مجموعه شماست، با در نظر گرفتن این شرایط، طراحی ما متفاوت خواهد شد.بعنوان مثال شرایط محیط یک گارگاه ریخته گری با شرایط محیطی یک معدن گچ کاملا با هم متفاوت هستند و جریان هوای آلوده ورودی در هر دو شرایط نیز از لحاظ جنس مواد،اندازه ذرات،دما و … با هم متفاوت می باشد. لذا ما قبل از شروع به طراحی بایستی شرایط محیطی مجموعه شما را بررسی کنیم.
فشار هوای ورودی نیز باید در نظر گرفته شود چراکه تنظیمات مربوط به زمانبندی سیستم تمیز کاری از ورودی هایی حاصل می شود که یکی از آن ها فشار هوای داخل دستگاه است. یکی از عوامل تاثیر گذار در تغییر فشار میزان کوری یا گرفتگی کیسه ها می باشد، جنس کیسه ها نقش مهمی در تعیین مدت زمان گرفتگی آن ها بازی می کنند لذا در بررسی عامل فشار هوا جنس کیسه ها را هم در نظر می گیریم.
با توجه به اینکه شتاب جریان ورودی و همچنین گرفتگی پرزهای فیلتر ها شدیداً بستگی به ۲ عامل اندازه ذرات معلق دارند در طراحی غبارگیر شما ما انداره ذرات را نیز در نظر میگیریم. اندازه ذرات در انتخاب نوع فیلتر نیز نقش مهمی دارند.
این عدد بسته به استاندارد های سازمان محیط زیست کشور و یا خود مجموعه است، اما به دلیل لازم الجرا بودن رعایت استاندارد سازمان ما این عدد را در محاسبات اولیه خود در نظر میگیریم.
نکته مهم دیگر دمای جریان ورودی می باشد.با افزایش دمای بالا جنس کیسه ها نیز تغییر می یابد و همچنین دمای بالا باعث افزایش فشار هوا نیز می شود.
جریان ورودی بایستی از برخی جهات مورد بررسی قرار گیرد، درصورت وجود مواد قلیائی در جریان کیسه ها ممکن است در معرض حملات شیمیائی قرار گیرند،لذا انتخاب کیس ها و همچنین انجام عملیات پیش از نصب آن ها به منظور افزایش سطح مقاومت آن ها در برابر عناصر اسیدی از مهم ترین موارد مورد توجه ما می باشد.
در کل هر کارگاه و یا مجموعه تولیدی خدماتی که با انجام یکسری از فعالیت ها باعث تولید سیال حاوی ذرات معلق و یا عناصر شیمائی مضرر بشود، یا از سوی سازمان محیط زیست ملزم به نصب و راه اندازی سیستم فیلتراسیون برای به حداقل رساندن میزان این عناصر است و یا اگر سلامت کارکنان آن مجموعه برای کارفرما اهمیت داشته باشد نصب این دستگاه اجتناب ناپذیر خواهد شد. در برخی موارد، نصب بگ هاس صرف نظر از بدام اندازی ذرات در سیال، جنبه اقتصادی نیز دارد، چرا که در برخی موارد تولید، محصول میتواند به شکل ذرات معلق باشد و جمع آوری آن نیز نیاز به نصب غبارگیر داشته باشد.
در این مقاله به : معرفی سیستم های فیلتراسیون پارچه ای دسته بندی آن ها بر اساس سیستم تمیزکاری پارچه ها یا فیلتر ها بررسی
چگونه می توان سیستم جمع آوری گرد و غبار را با اندازه مناسب طراحی نمود؟ این نوشته توصیه ها و راهنمایی هایی برای کسانی خواهد
اهمیت طراحی اصولی فن های مکنده آقای مهندس کرمی دست بالا میگیرند تا خدای ناکرده افت فشار حادث نشود ! این جوابی سوالی بود که
اهمیت فاکتور شتاب جریان در غبارگیر در هنگام طراحی غبارگیر خوب است که از اهمیت فاکتور شتاب در انتقال ذرات آگاه باشیم. اگر هوا در
سایزبندی داکت کشی (کانال کشی) برای غبارگیر غبارگیر بهترین گزینه در هر مجموعه ای به منظور پاکسازی هوای محیط برای کارکنان آن مجموعه است اما اگر
۶ نکته که برای تعمیر و نگهداری از غبارگیر باید بدانید اگر غبارگیر شما خوب کار نمی کند ۲ دلیل دارد، یا حجم غبار تولید شده
غبارگیر جهت مشاهده رزومه شرکت دقیق سازه و استعلام قیمت و اطلاعات تکمیلی غبارگیر به این صفحه مراجعه فرمایید. آیا در حال حاضر در فکر
استفاده بهینه از هوای فشرده برای تمیزکاری فیلترهای غبارگیر هوای فشرده در بسیاری از غبارگیر های صنعتی به منظور اجرای تمیزکاری فیلترهای کیسه ای غبارگیر مورد استفاده
طراحی غبارگیر بر اساس شرایط محیطی در هنگام انتخاب نوع غبارگیر برای یک شرایط محیطی خاص، یکی از فاکتور های مهمی که باید در نظر
نکات مهم در نصب غبارگیر راه اندازی سیستم غبارگیر صنعتی در واحد های تولیدی می تواند اثراتی مثبتی بر کسب و کار شما داشته باشد،
ضرورت بازگرداندن خروجی هوای غبارگیر قالب تمرکز سازندگان در هنگام رعایت اصول طراحی غبارگیرها روی خود دستگاه است و در اکثر مواقع با فقدان توجه
نصب غبارگیر مبحث انتخاب محل مناسب برای غبارگیر در کارگاهای تولیدی از اهمیت خاصی برخوردار است،انتخاب یک استراتژی اشتباه می تواند باعث افزایش هزینه های مربوط به
آیا غبارگیر ها میتوانند مانع از انتشار سیلیکا شوند ؟ تعداد قابل توجه ای از صنایع کشور سیلیکا که یک ماده مضرر و خطرناک برای
دانلود نقشه ساخت غبارگیر طبق دستور العمل سازمان محیط زیست که در راستای مبارزه کاهش آلاینده های صنعتی اتخاذ شده است،تمام واحد های تولیدی و
بهترین طراحی قسمت هود غبارگیر در اکثر از موارد شما می توانید گزینه ارزانتر را انتخاب کنید اما در آخر تاوان آن را خواهید داد.
ضرورت تنظیم دمپر فن غبارگیر در هنگام پیکربندی غبار گیر تکنسین های ما حجم هوای ورودی و شتاب انتقال غبار را می سنجند و سپس سیستم کنترل
غبارگیر کارتریجی در این مطلب موارد زیر بررسی شده است معرفی غبارگیر کارتریجی مزایای غبارگیر کارتریجی تاریخچه صنعت تولید غبارگیر انواع مختلف غبارگیر کارتریجی جمع
آشنایی با سیستم های فیلتراسیون صنعتی دستگاه های فیلتراسیون صنعتی مانند غبارگیر و سیکلون های جداکننده از جمله مهمترین و با صرفهترین راهکارهای موجود و به روز دنیا
سیستم تمیزکاری تکانشی غبارگیر در کل فارق از هر نوع سیستم تمیزکاری فیلتر های غبارگیر استفاده شده در دستگاه، انرژی کافی باید به فیلتر وارد
مقدمه امروزه راهکارهای متنوعی برای مبارزه با آلاینده های هوا و محیط زیست ما وجود دارد،یکی از این راهکار ها که بیشتر در صنعت کشتیرانی
رتبه بندی مِرو یا MERV چیست ؟ چارت رتبه بندی فیلتر هوا هنگام عبور هوا از درون سازه های HVAC یا همان سیستم های تهویه
کنترل آلودگی هوا کنترل آلودگی هوا یک راهکار به منظور کاهش یا حذف انتشار مواد آلاینده در امتسفر است که میتوانند به طبیعت آسیب وارد
معرفی موتور پالس جت موتور های پالس جت یک نوع موتور جت محسوب می شوند.یک پالس جت ممکن است از چند قطعه متحرک یا بدون
قیمت محصول کاملا بستگی به طراحی دارد و طراحی این محصول نیز کاملا بستگی به پارامترهای کاربری شما دارد. لذا تعیین قیمت نهایی منوط به مذاکرات بیشتر می باشد. علاوه براین به دلیل نوسانات شدید قیمت در بازار کشور، متاسفانه ما از ارائه قیمت ثابت عاجز هستیم.
باز هم بسته به طراحی غبارگیر این زمان میتواند متغیر باشد اما زمان تقریبی ما بین ۲۵ تا ۳۵ روز کاری می باشد.
شرکت دقیق سازه و مجموعه های همکار دارای سابقه ۳۰ ساله در زمینه طراحی و اجرای سیستم های فیلتراسیون صنعتی می باشد. شما میتوانید در قسمت رزومه شرکت رزومه مربوط به این زمینه را مطالعه فرمایید
شرکت دقیق سازه بعد از فروش غبارگیر همیشه سعی داشته است که مشتری خود را با تامین قطعات جانبی و مشاوره و همکاری در نصب آن ها یاری رساند و یا در صورت بروز مشکل بصورت تلفنی و یا حضوری در راه اندازی مجدد دستگاه غبارگیر به مشتری کمک کند.
در ابتدا از روی تصاویر و اظهارات شما اقدام به ارائه قیمت و راهکار میکنیم و در صورت نیاز نیز برای بازدید به محل کارگاه یا کارخانه و یا معدن شما می آییم. هزینه بازدید نیز بصورت جزئی بسته به محل شما در نظر گرفته خواهد شد
